石墨坩堝自動吸料機

發布時間：2023-02-01 瀏覽數：1702

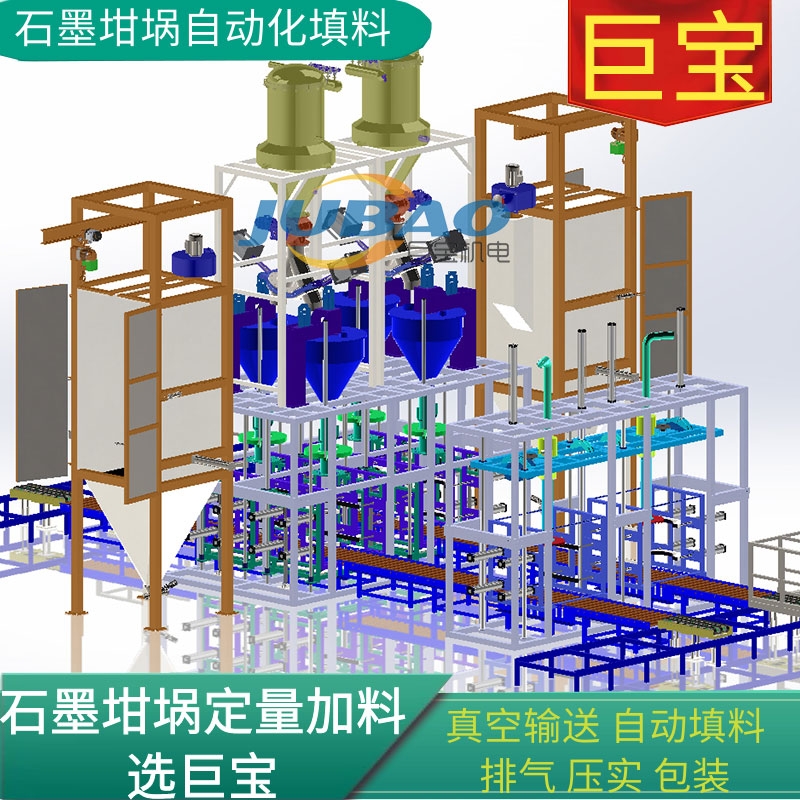

本設備設計為坩堝由輸送機送到一個相對密閉的卸料工位內卸料。吸料頭帶犁松功能，在下降的同時對坩堝內的燒結物料進行犁松并同時吸料。物料直接吸到真空上料機的料倉，，料倉將物料放入粉碎機粉碎后，下到緩存料倉內。噸袋掛好后，物料由儲料倉放出并經由噸袋填充頭填充到噸袋內。噸袋填充頭帶過濾排氣功能，減少填充過程中物料的撲塵。

本設備整機配備吸塵接口，可對接客戶工廠內的吸塵設備，對抽料填充過程進一步做除處理，保證工作環境。
設備PLC智能控制，觸摸屏界面美觀友好，所有參數直觀宜學，操作方便。
產品特點：
●專用的密封式旋轉吸料機構，能夠在吸料的同時對燒結物料進行犁松，讓物料犁松與吸料中無揚塵產生。
●智能定位機構，能自動識別坩堝位置，讓吸料頭能準確進入坩堝桶內，不對坩堝造成損傷。
●智能吸盤升降系統，自動控制吸料與下降的配合，讓吸料與犁松更完善。
●獨特軟材料設計，讓吸料吸干凈，并且能收集坩堝側壁與底部粘附的粉料。
●大吸力真空吸料，吸料更快速。
●PLC控制、觸摸屏人機界面顯示，操作簡便。
●噸袋稱重系統采用吊鉤與托盤兩用型方式，高精度稱重傳感器，讓噸袋填充重量更加準確。
●系統設計預留自動坩堝填充設備接口（機械接口），為以后升級為無人看守、自動連續生產。節省勞動力和資源。為企業升級為無人工廠做準備。
●多傳感器監控設備的運行狀態。保證設備的穩定工作。
●無塵吸料、填充，在工作過程中基本沒有灰塵。

工作流程：
1、人工把桶放置在預備位置 → 2、設備會自動查找桶的位置 → 3、自動定位→ 4、吸料機構下降同時吸料頭轉動 → 5、犁松物料同時大功率吸料 →6、吸料頭緩慢下降→ 7、到設定位置后下降停止，吸料與轉動繼續 → 8、吸料完成后吸料盤上升 → 9、上升到位后定位打開→ 10、空坩堝輸送出 → 11、人工運走空桶→ 完成

2、吸料機將物料吸出坩堝桶后，放入到粉碎機內，粉碎機將塊狀物料粉碎后放入緩存?zhèn)}內待裝填

3、1、人工將噸袋掛在噸袋專用吊鉤→ 2、人工將袋包與填充口固定，氣囊張緊 → 3、緩存?zhèn)}打開放料、填充頭開使往噸袋內填充物料→4、稱重傳感器讀數→5、重量達到后所有動作停止→6、人工脫鉤→7、叉車（吊機）轉運→填充完成→重復下一個循環
